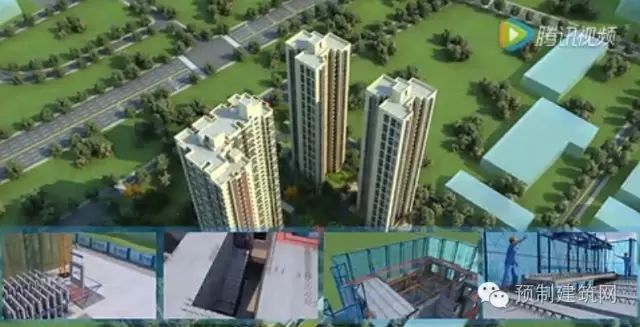

“深圳市保障性住房工業化產品1.0”的首次實踐應用項目，同時是深圳市首個采用預制剪力墻技術體系的項目——深圳監獄保障性住房項目總建筑面積約64050㎡
，由3棟31~33層保障房住宅組成
，建筑高度約98米
。
▲ 深圳監獄保障性住房項目為現階段深圳當?shù)仡A(yù)制率最高的產業化項目
█ 采用的預制構件類型

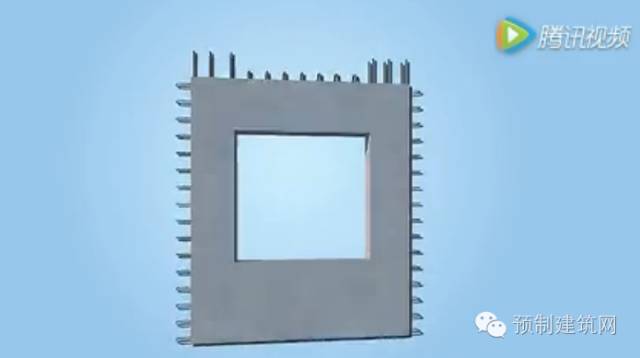

▲ 預制外墻板

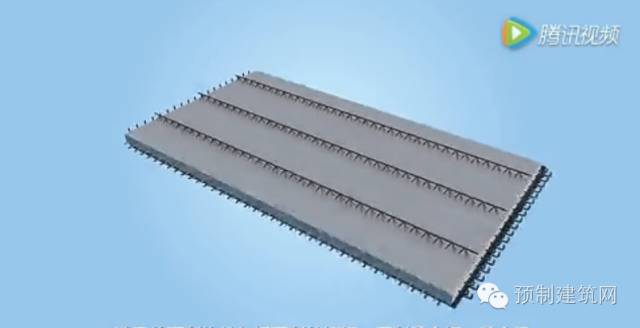

▲ 預制疊合板
▲ 疊合梁
▲ 陽臺板

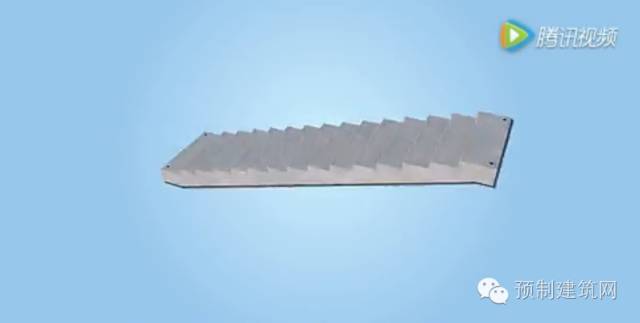

▲ 預制樓梯
▲ 空調板

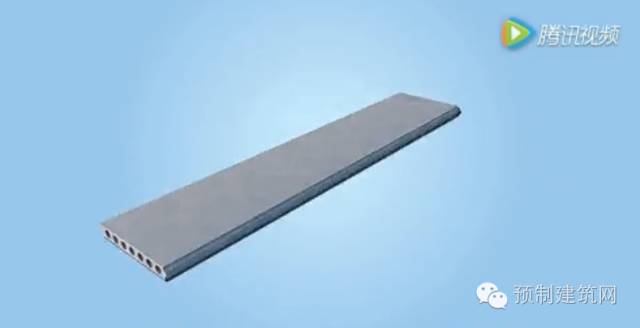

▲ 預制輕質混凝土墻板
█ 項目施工流程
▲ 根據設計圖紙進行構件設計和深化設計

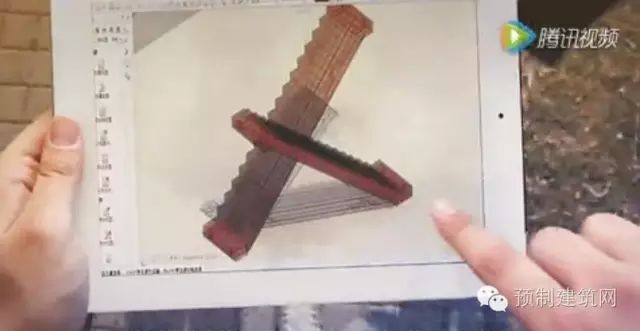

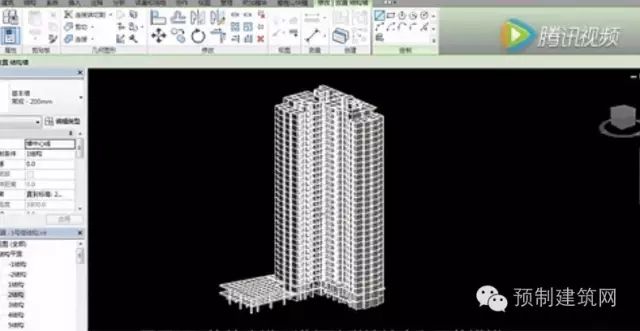

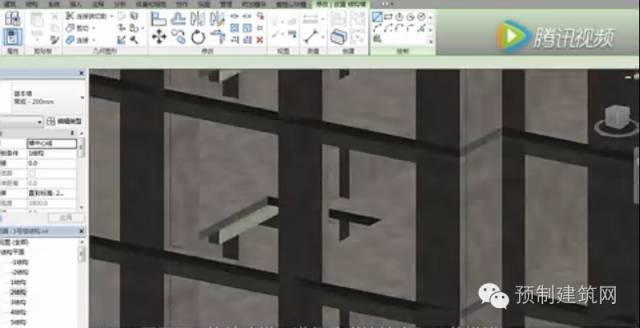

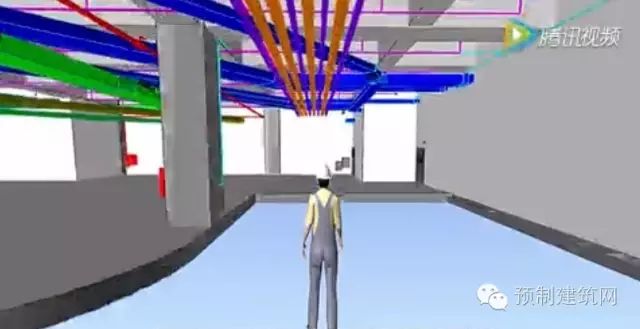

▲ 采用BIM軟件建模，進行防碰撞檢查和工藝模擬
▲ 借助BIM信息平臺，結合RFID無線射頻物聯網技術，實時掌控構件在設計、生產 、運輸
、施工過程中信息
▲ 實現全過程信息共享、協同工作

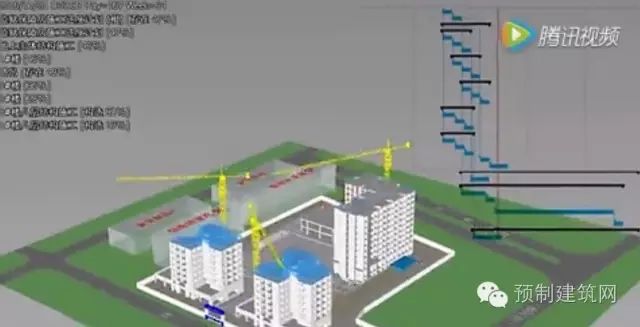

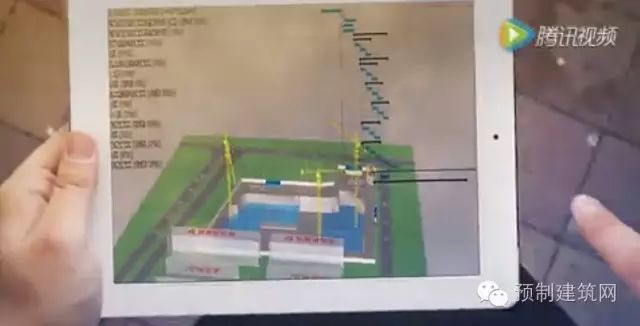

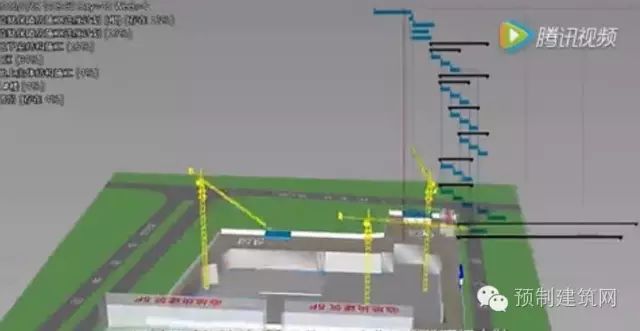

▲ 通過移動終端關聯BIM信息平臺指導構件現場安裝 ，進行現場施工進度管理
、施工方案、平面布置三維模擬及可視化
▲ 集成建造過程信息 ，為后期運維提供數據基礎

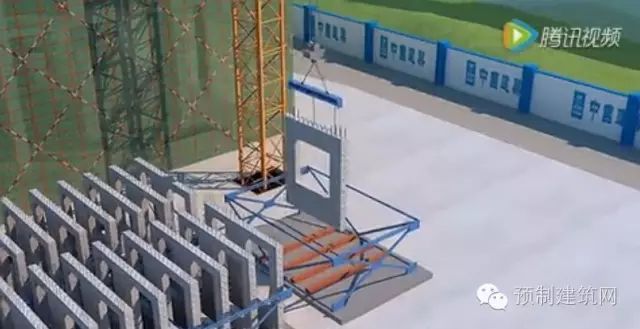

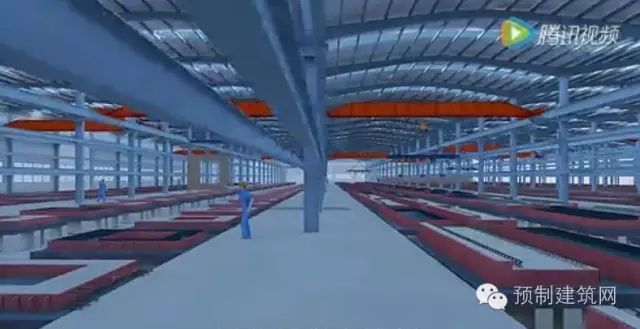

▲ 根據構件圖進行自動化生產

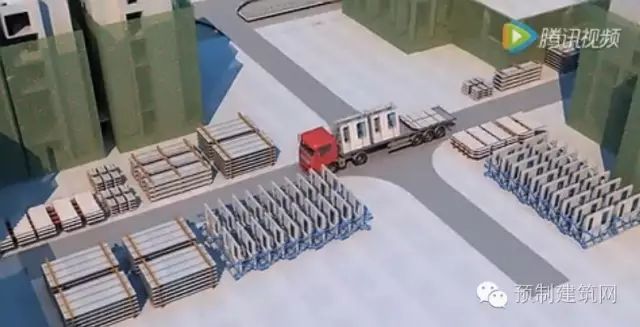

▲ 按照構件進場計劃進行構件運輸和進場 ，運輸過程中注意成品保護和構件排序
▲ 預制構件進場檢驗合格后，方可進行安裝

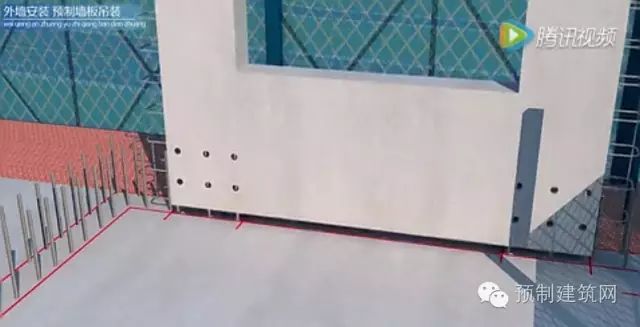

█ 預制墻板吊裝

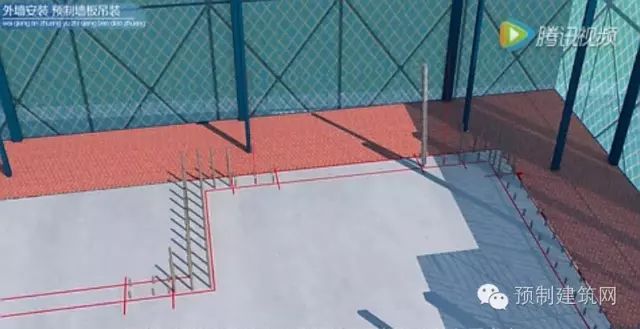

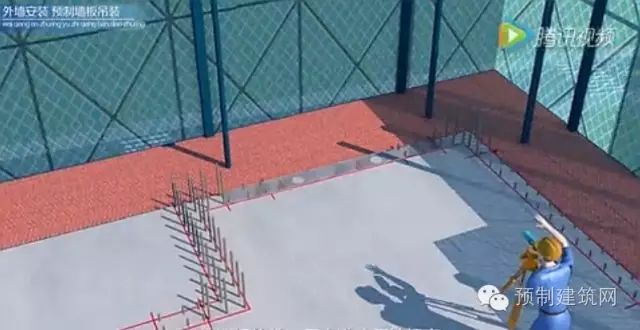

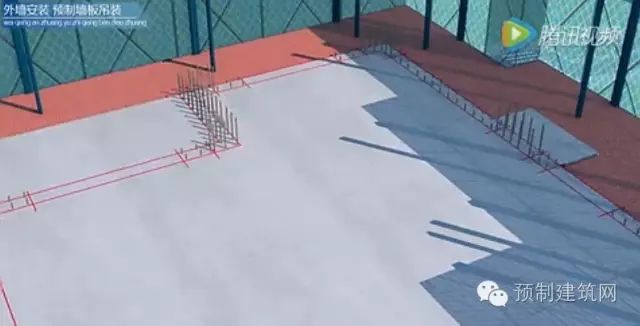

▲ 測量放線
▲ 用專用鋼筋定位檢查工具復核預留鋼筋定位和垂直度
▲ 防止鋼墊片 ，用水準儀復核標高
▲ 距樓面1m高度時采用人工手扶緩慢下落
▲ 用鏡子觀察預留鋼筋是否對孔
▲ 正確對孔后緩慢下落就位

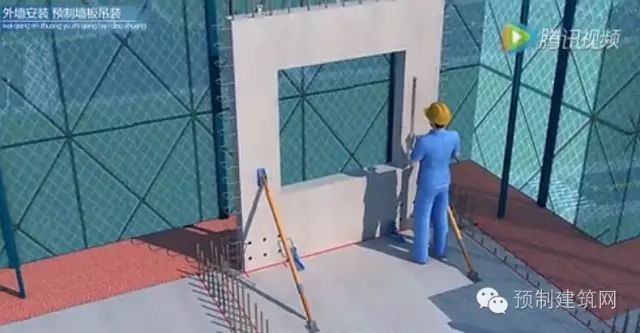

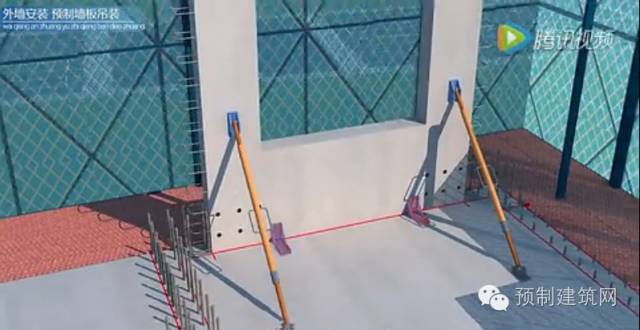

▲ 安裝斜支撐 、7字碼
▲ 校正墻體定位和垂直度
▲ 摘鉤

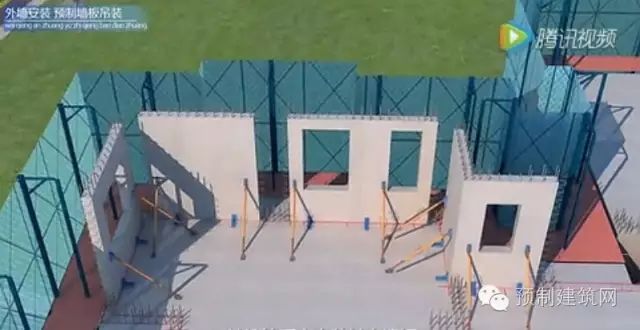

▲ 繼續按順序安裝其它墻板
█ 塞縫
▲ 采用干硬性水泥砂漿灌漿料進行封堵及分倉

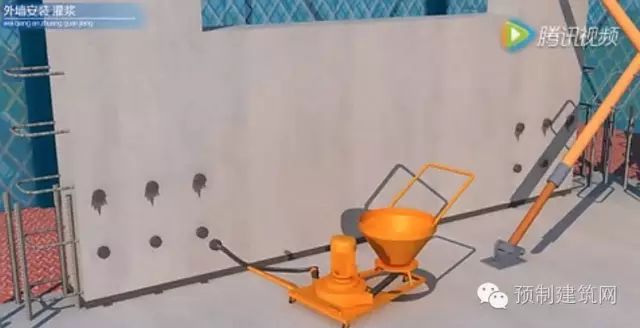

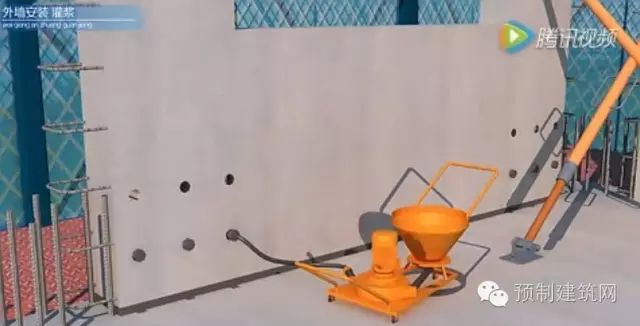

█ 灌漿
塞縫完成后進行灌漿作業：
▲ 攪拌漿料、進行流動度檢測
▲ 封堵下排注漿孔

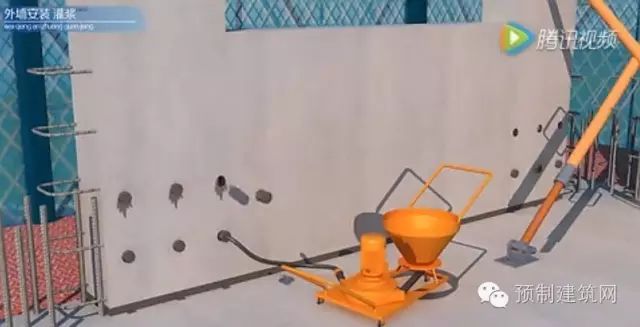

▲ 插入注漿管進行注漿
▲ 待漿料成柱狀從上口流出時 ，逐個封堵上排注漿孔

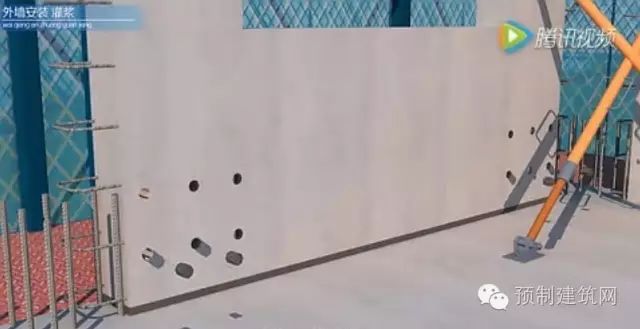

▲ 抽出注漿管嘴封堵注漿孔

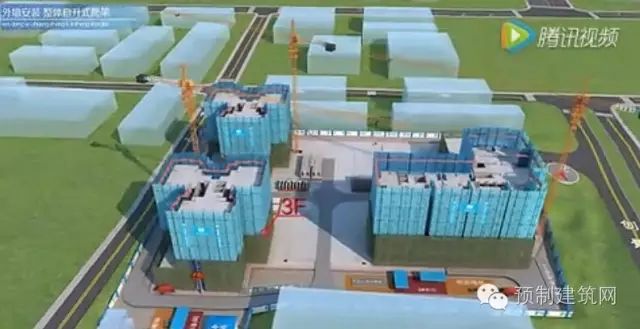

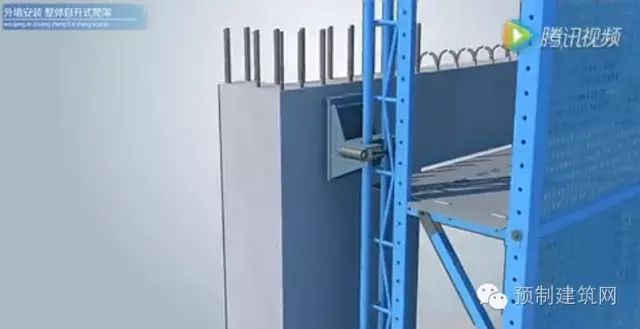

█ 整體自升式爬架
▲ 從3層開始采用整體自升式爬架

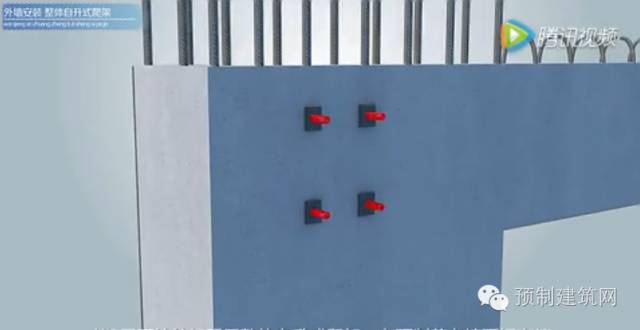

▲ 在預制剪力墻預埋套筒 ，通過爬架附著件與爬架導座連接

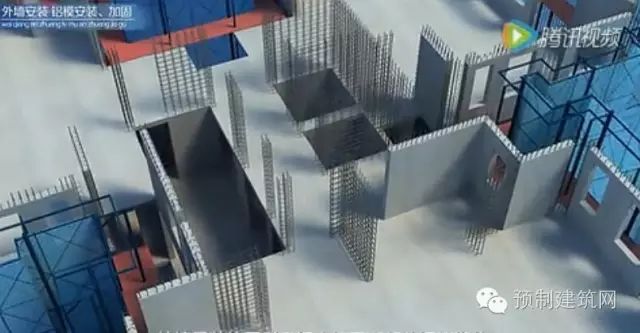

█ 鋁模安裝、加固
▲ 外墻吊裝的同時穿插內墻現澆部分鋼筋綁扎

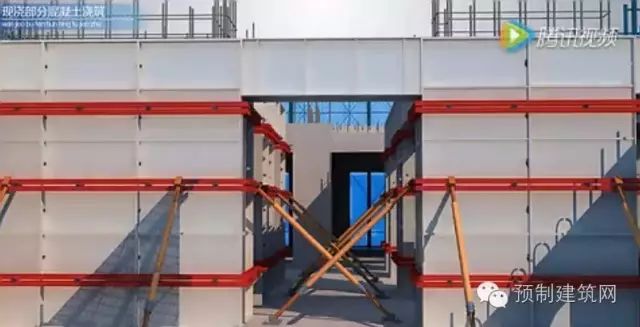

▲ 現澆部分鋁合金模板安裝 、加固

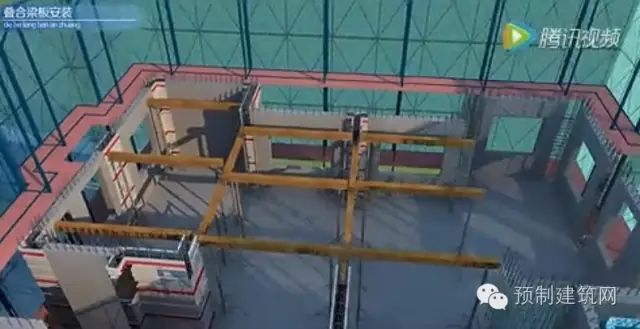

▲ 外墻板安裝的同時將疊合梁 、板支撐安裝完畢

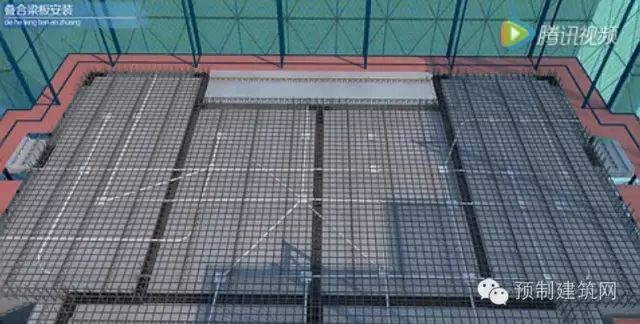

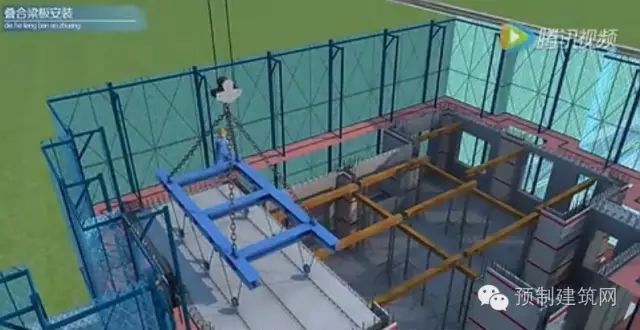

▲ 依次吊裝疊合梁 、疊合板到預先指定位置

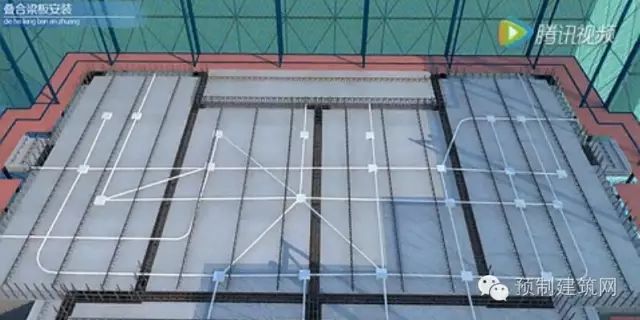

▲ 穿插鋼筋綁扎、水電管線預留預埋

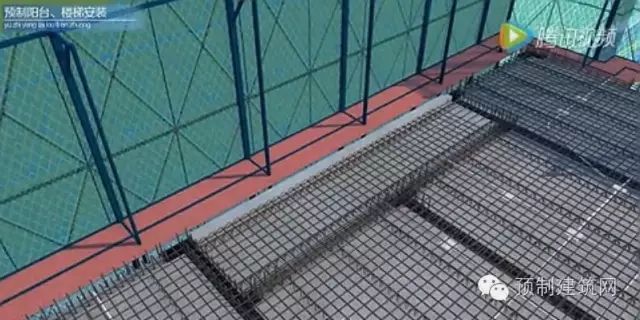

▲ 疊合梁 、板安裝完成后綁扎板面鋼筋

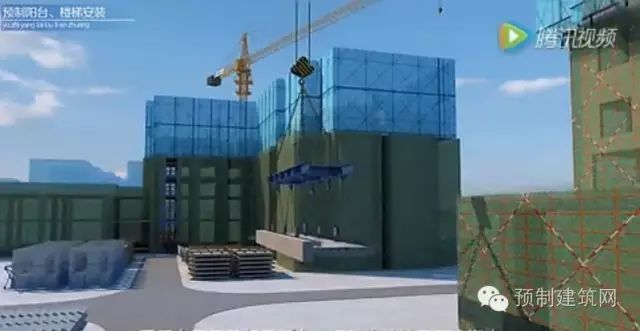

預制陽臺 、樓梯安裝

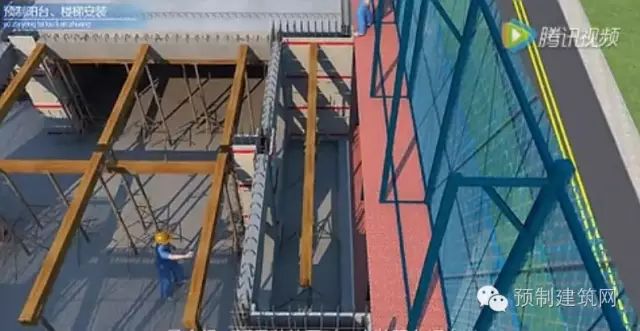

▲ 疊合梁、板吊裝的同時 ，安裝陽臺板支撐
▲ 采用專用吊具起吊陽臺 ，調整構件處于正確姿態
▲ 構件吊至安裝位置上方30~50cm時，辨識鋼筋位置關系 ，邊線和控制線位置
，緩慢下落精確調整就位
▲ 吊裝樓梯
▲ 待標準層其它陽臺板吊裝就位后，統一綁扎陽臺板上部鋼筋
▲ 在吊裝外墻板 、疊合梁板

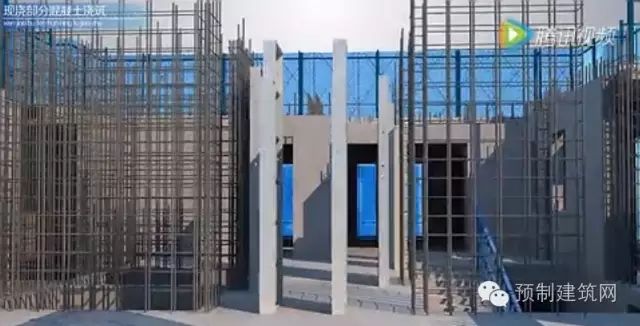

、陽臺等預制構件的同時，穿插作業綁扎核心筒
、樓梯筒等現澆部位的鋼筋，并安裝
、加固鋁合金模板

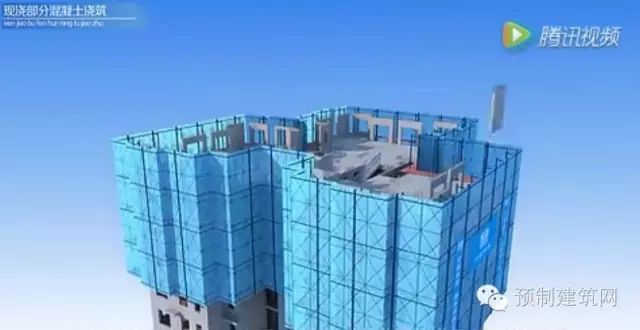

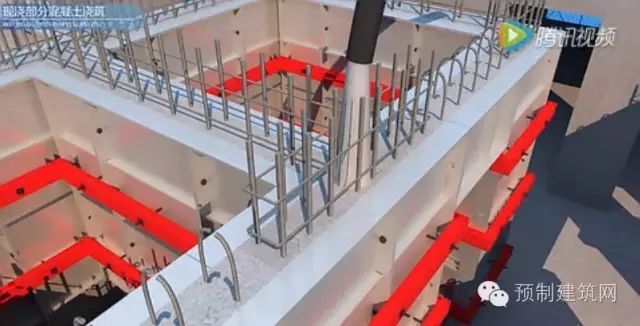

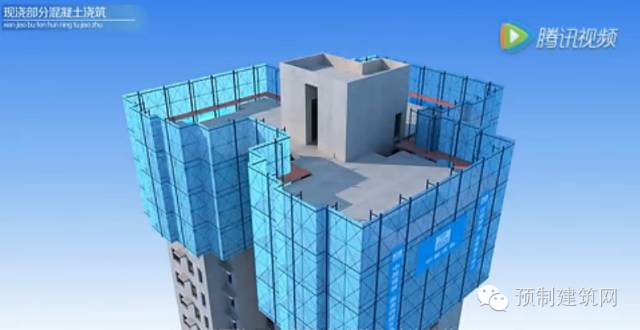

▲ 澆筑混凝土
▲ 混凝土強度達到1.2MPa后，按照前述操作程序進行上層結構安裝
▲ 依次逐層施工，直至完成整個結構的施工
▲ 深圳監獄保障型住房項目施工全過程演示（建議在wifi情況下觀看）
