鋼結構建筑體系也是現場組裝安裝的一種形式，隨著未來裝配式建筑的日益推廣，或許鋼結構建筑也能得到一些發展的余地。今天跟大家分享一棟采用鋼結構建造的民宅案例，看看你是否從中得到一些靈感呢？

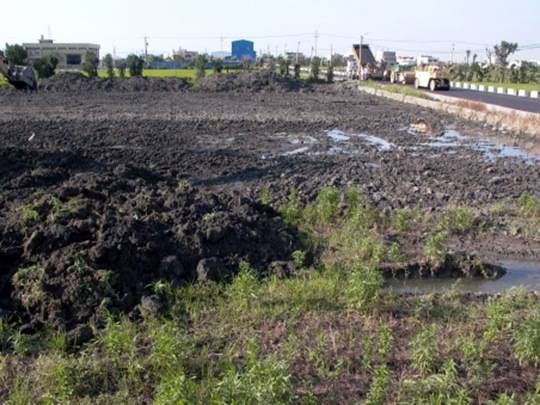

建造場地，平整處理
，施工現場
基坑挖掘完成以后 ，首先進行基底整平壓實處理，

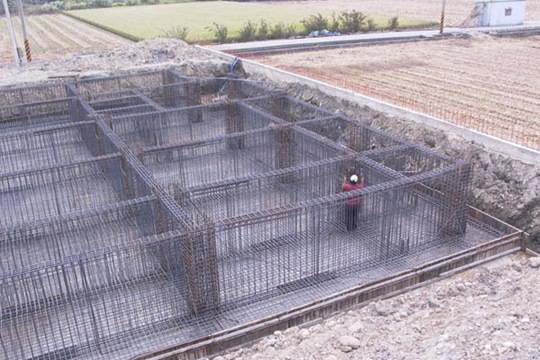

然后綁扎鋼筋骨架，
后續準備現場澆注混凝土 。

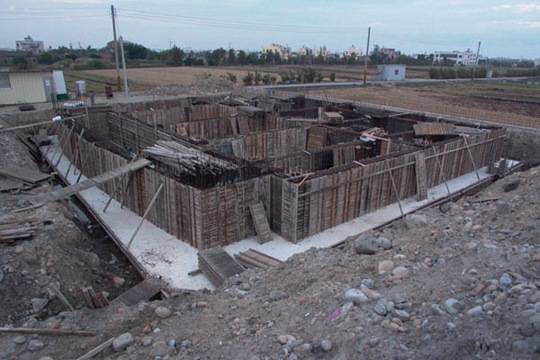

支護墻體模板 ，施工現場。
基礎上部 ，水平頂板
，樓層結構，模板架設支護
，完成以后
，
開始在上面布設鋼筋網，預留管線，
后續施工，將首先現場澆注墻體部位的混凝土，然后再現場澆注樓層部分的混凝土
。

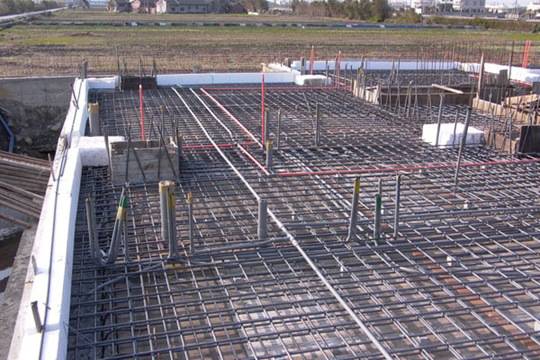

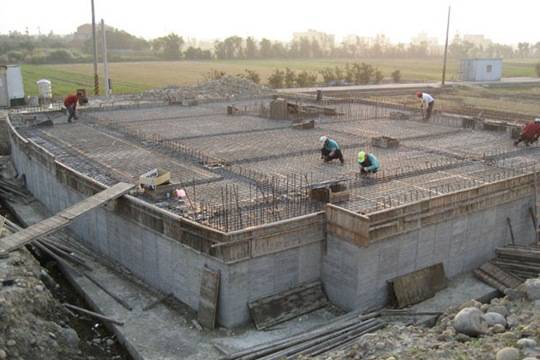

箱型基礎頂板位置，也即一樓樓層地面的位置，
鋼筋網布設、管線預留
、樓板層四周保溫材料圍擋，
施工現場，局部放大特寫。

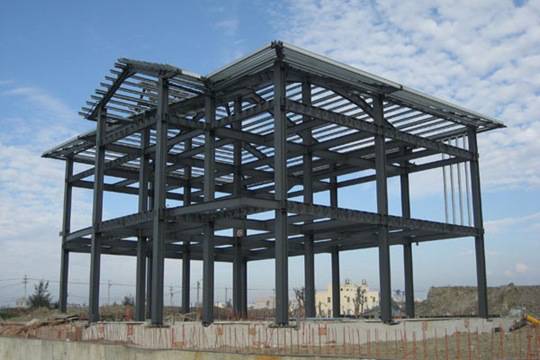

現澆鋼筋混凝土箱型基礎上部，
鋼結構承重骨架、鋼結構屋架，
搭建完成時的施工現場外觀。

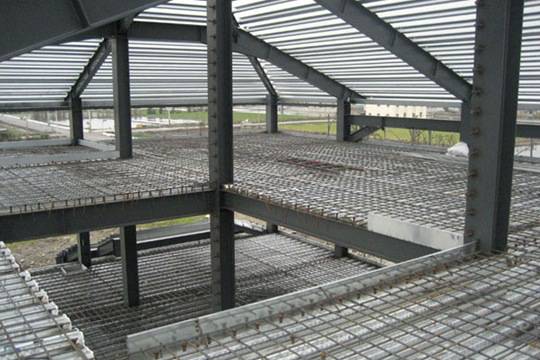

現澆鋼筋混凝土箱型基礎的上部，鋼結構承重骨架搭建，施工現場內部。
可見，樓層瓦楞鐵表面，鋼筋網的布設情況。
鋼結構住宅，施工現場外觀，局部特寫。

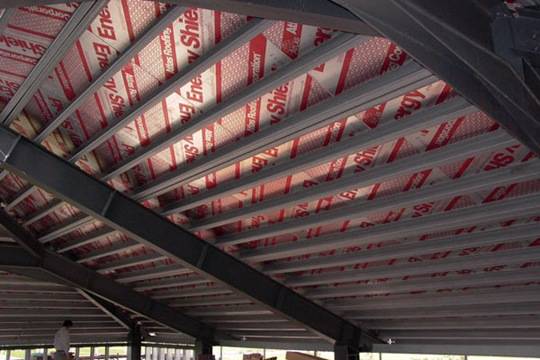

鋼結構屋架的外側，鋪設一層特厚的鋁箔覆面的阻燃型聚氨酯PU保溫板。
屋面位置，鋁箔覆面阻燃型聚氨酯PU保溫板的上面 ，鋪設一層專用防水卷材
。

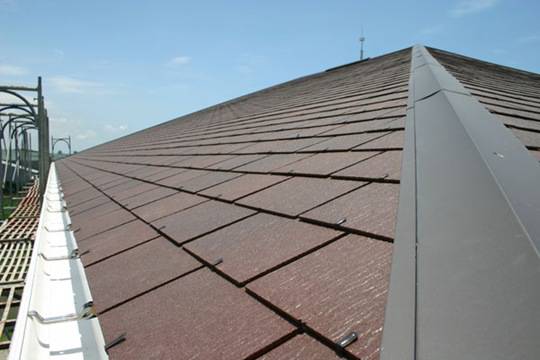

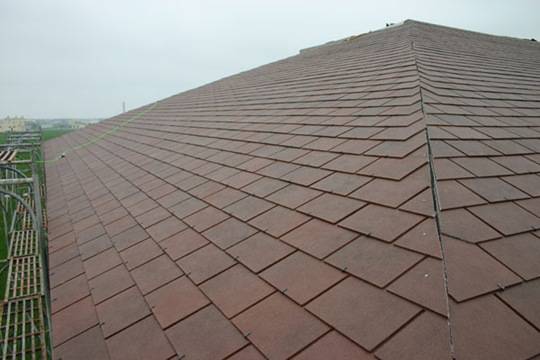

屋頂防水卷材的上面 ，最終鋪設安裝特制平板型塊形瓦片材料
。
屋面檐溝位置 ，安裝使用不銹鋼材質的雨水槽或者是鍍鋅鐵皮材質的雨水槽；
屋頂斜脊位置 ，覆蓋彩鋼板材質的特制蓋板
，由低到高，搭接鋪設
，安裝固定
。

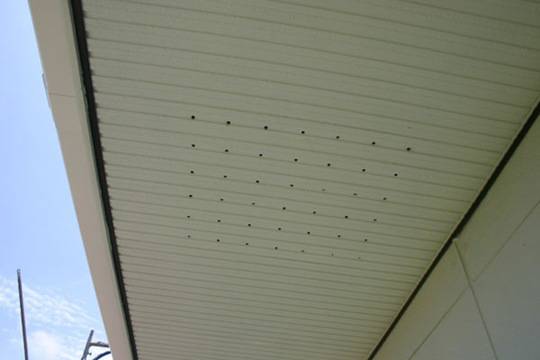

室外屋檐下部，水平封檐板上面 ，局部有少量通風透氣孔洞
。

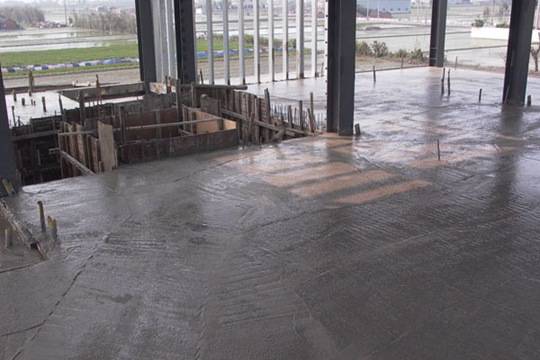

室內樓層地面，混凝土澆筑 ，施工現場局部
。

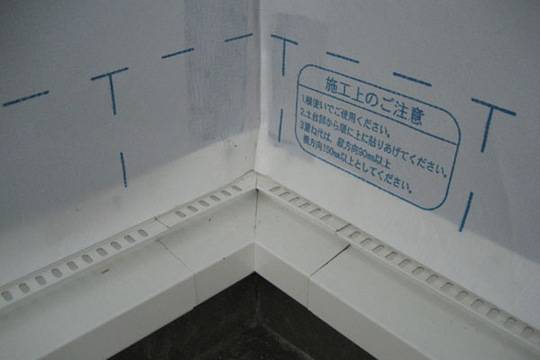

住宅室外，箱型基礎的頂面，鋼結構承重框架的下部，一陰角位置，
可見，墻面上粘貼的單方向透潮防水薄膜的局部情況。
專用陶瓷壁板的安裝固定，局部特寫。

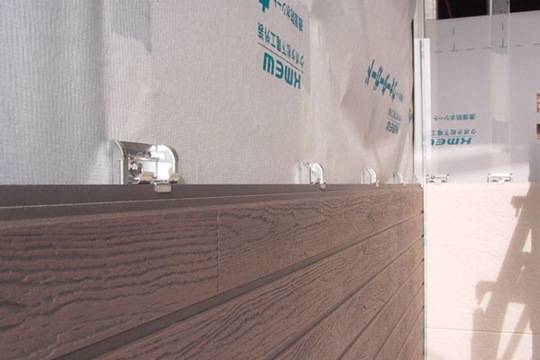

局部墻面上，水平壁板，或者叫水平掛板，或者叫水平扣板的安裝固定，局部特寫。

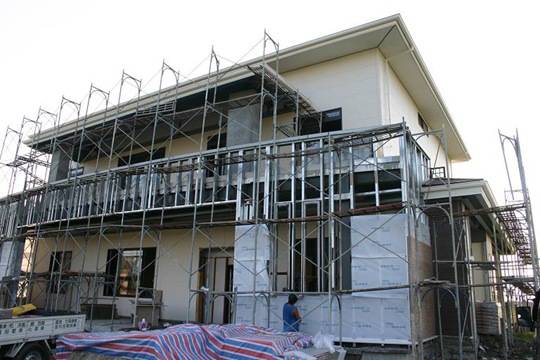

鋼結構住宅背面，外圍鋼管腳手架，還未拆除時的，施工現場外觀。

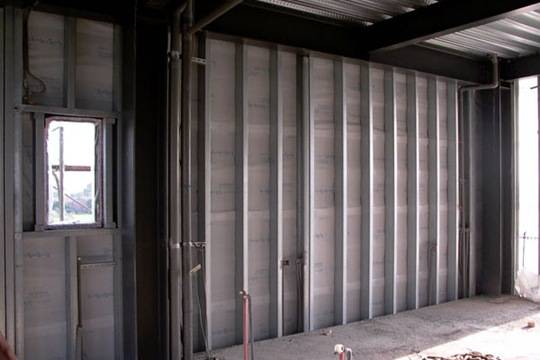

室內局部位置，輕鋼龍骨墻體建造施工現場。

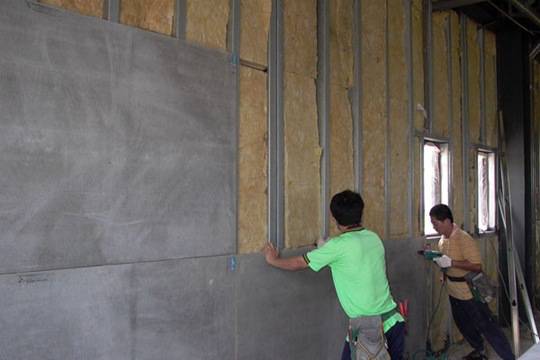

外墻型鋼立柱之間，填充無機物材質的不燃型玻璃纖維保溫材料，外側使用防火型石膏板封貼。

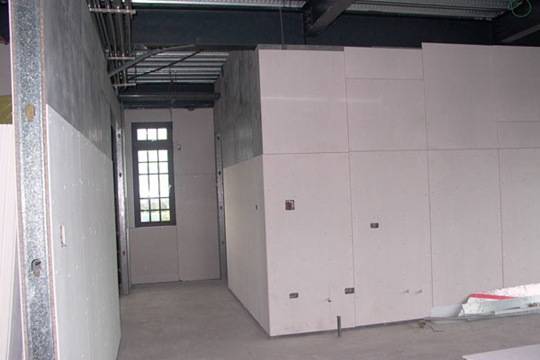

室內墻壁施工現場，
可見，防火型石膏板的外側，開始釘貼一層白色的墻面材料。
鋼結構住宅室外，正面一側，局部位置的安裝施工，現場外觀。
鋼結構住宅，背面一側，局部位置，搭建施工，現場外觀。
下面是給這套房子增加一個院墻和門廳。有一個屬于自己的院子，這是中國人一直就有的住房傳統。

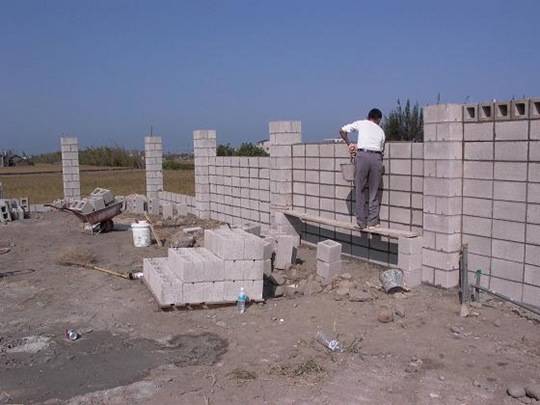

院落外墻，砌筑施工
，現場局部外觀。

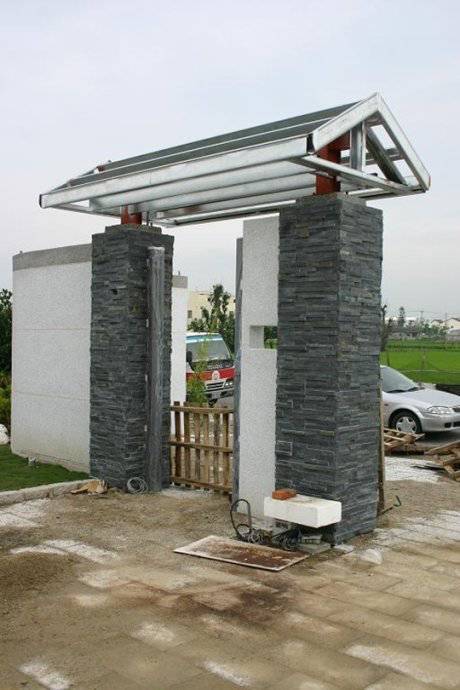

院落大門位置，施工現場內側的局部外觀。

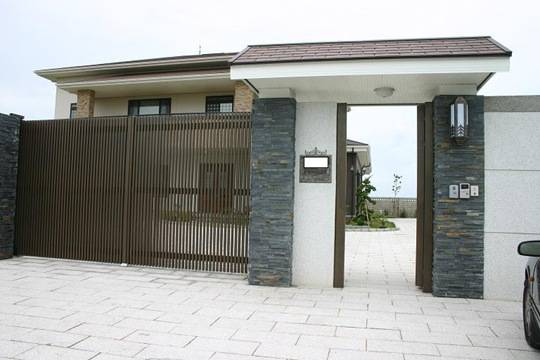

院落大門位置的外觀

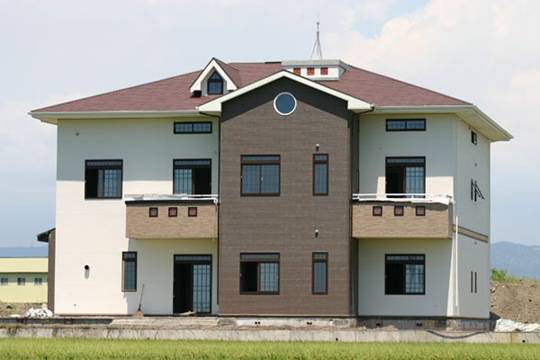

最終完工立面效果
