裝配式的建筑，柱子和梁都是現場拼裝而成
，遇到大地震到底安全嗎
？日本地震頻發
，一般的小地震
，老百姓早已習以為常
，即使是2011年3月11日的9級大地震
，居然有房子沒被震倒
，房屋真正成為人們安全堅固的壁壘
。他們是怎么做到的呢
，他們的裝配式建筑與隔震減震措施是怎樣完美交圈的呢

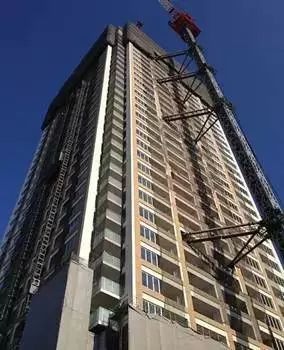

？ 以下是東京本八幡的一棟超高層全預制結構的實例分析
。
本八幡超高層建筑的抗震利器
一、基本結構
框架結構，結構高度144.2米。地上42層，標準層層高3.3米
，一層地下室，管樁基礎
。
二、平面與體型
1、體型對稱，外框投影邊長41.4米
，高寬比3.48
。規整的平面與體型
，較小的高寬比
，是結構利于抗震的第一步
。

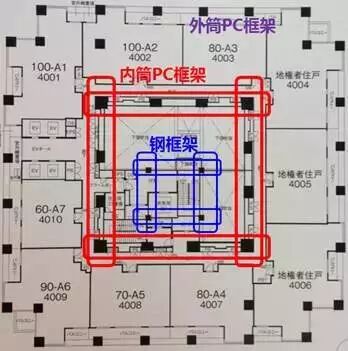

2、內筒與外圈均為PC框架（PC柱
、PC梁）
。在內筒內側有一榀鋼框架（見圖示）
，由鋼柱鋼梁建造（僅作為機械升降停車庫
，基本不作為抗側力體系）
。
日本高層建筑普遍使用框架結構，剪力墻只在低、多層中使用
，是因?yàn)槿毡救苏J(rèn)為剪力墻相比框架而言抗震性能不明確
；更重要的是
，框架相比剪力墻更加“柔”
，能夠承受更大的變形，在日本的規范中
，框架結構的層間位移角（就是樓層的水平位移除以層高）可以允許做到1/120,而國內為1/550
，即日本認為地震時讓建筑“適當搖擺以釋放能量”要好過“硬扛”
。配合以隔震減震技術
，日本的框架結構可以做到200米高
。
三 、減震柱的使用
減震原理：當?shù)卣饋?lái)臨 ，柔性建筑就開始晃動
，所產生的能量就要全部被減震柱吸收掉
，保護關鍵的柱子
、梁不被破壞
。

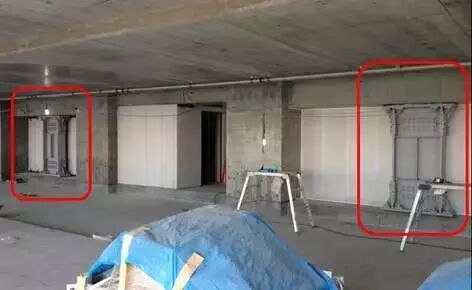

布置位置：內筒三跨PC柱的左右兩跨
，四周各2根，每層8根
；從1層布置至29層
，共計232根
。
▲內筒三跨PC柱的左右兩跨
▲從1層布置至29層
內筒框架因剛度較大，將分配較大的水平作用（約60%~80%的地震、風荷載）。尤其是內筒角部變形較大
，故將減震柱布置于此
，可最大限度發揮其吸收能量
、保護主體的功能
。而只布置3/4高，是因?yàn)榻Y(jié)構底部承擔了主要的水平剪力與傾覆力矩
。頂部雖然位移較大，但位移角參數能控制在有效范圍
，安全無影響
，加上底部3/4已有減震器參與工作，頂部加速度也能得到有效控制
。

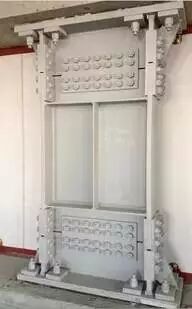

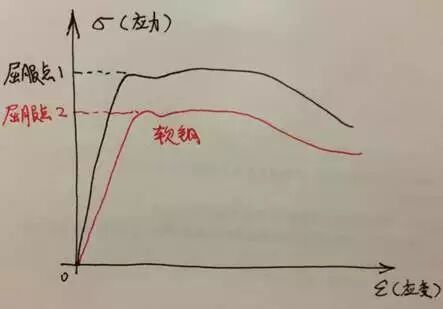

減震柱構造：上下兩塊對稱的帶翼緣鋼板，與梁可靠連接，中間是相對較軟（屈服點低）的鋼材。
對于高層彎剪型結構，水平剪力最大一般出現在樓層中部，此處設置較低屈服點的鋼材，可以充分發揮其承擔剪力、變形耗能作用 ?div id="m50uktp" class="box-center"> ？赏ㄟ^(guò)計算調整軟鋼厚度及尺寸
，使其符合大震下的往復受剪變形性能。

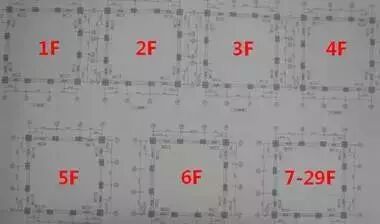

減震柱施工圖：首層至6層各減震柱型號有差別 ，而7~29層則統一一種型號，區別在于軟鋼板厚以及上下板端的連接節點
。
▲7~29層減震柱布置圖

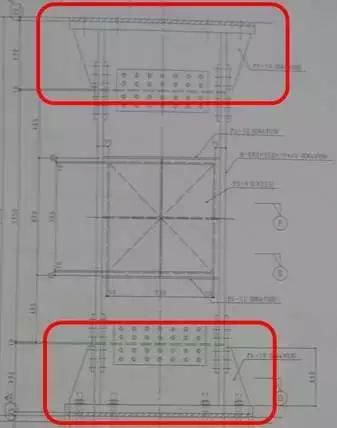

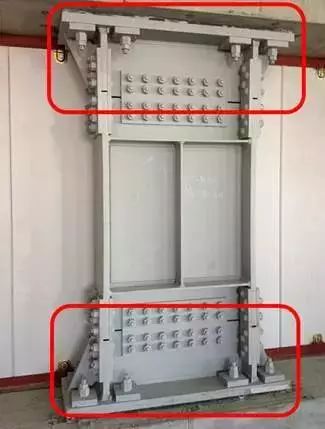

減震柱凈高2800，分為三段 ，上下兩段（紅色所圈）位安裝加勁板，中間為軟鋼
。

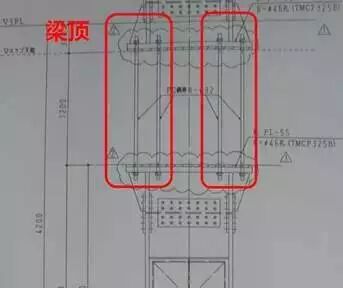

上下兩端安裝加勁板通過錨桿固定于上下梁之間，梁為PC大梁 ，已預留錨孔
，將加勁板的錨桿穿過錨孔用錨板螺釘擰緊固定
。

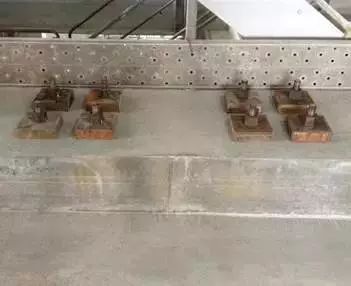

▲錨桿與梁的連接
▲減震柱與梁的連接

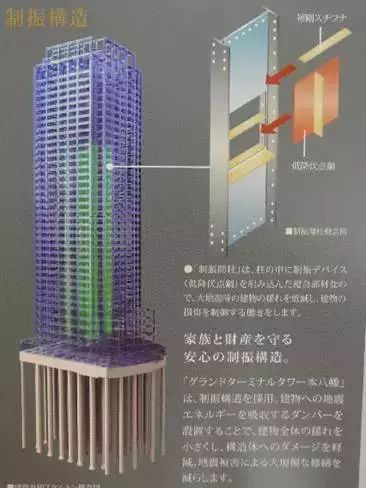

不僅僅技術上完全實現，樓書上也將減震柱作為抗震安全的重點進行宣傳 ，圖片讓客戶簡單易懂
。
四、其他防震安全措施
門框與門之間的變形空間：地震時即使門框變形，人們也能打開門逃生。
▲門框空隙變形示意
電梯防震感應控制：當監測到先行到達的地震縱波，電梯防震感應立即啟動，正在行駛的轎廂將停在就近的樓層，并開門停止運行。
▲電梯防震感應控制
全預制的關鍵：強節點
除了采用高大上的減震技術，預制結構本身的節點也是關鍵，只有做好了“強節點”連接，才能保證裝配建筑抗震性能不低于現澆。
▲梁套筒連接
▲預制柱柱頭鋼筋
萬科的應用
北京萬科的金域緹香是國內第一個工業化隔震項目，采用18層的裝配式剪力墻+隔震支座，在8度設防的北京，略顯偏剛的裝配式剪力墻通過隔震層與基礎“隔開”，有效降低70%的地震作用。

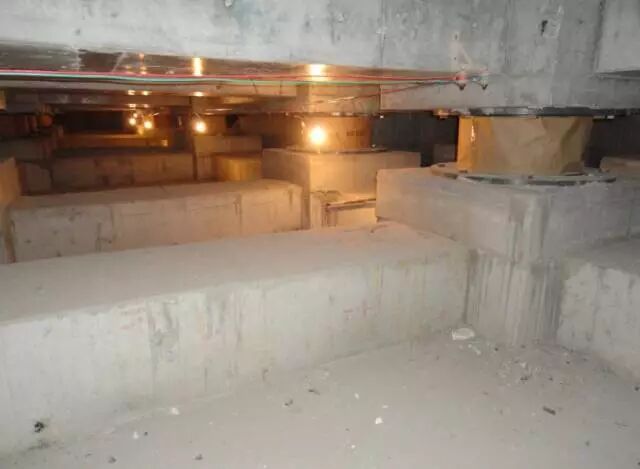

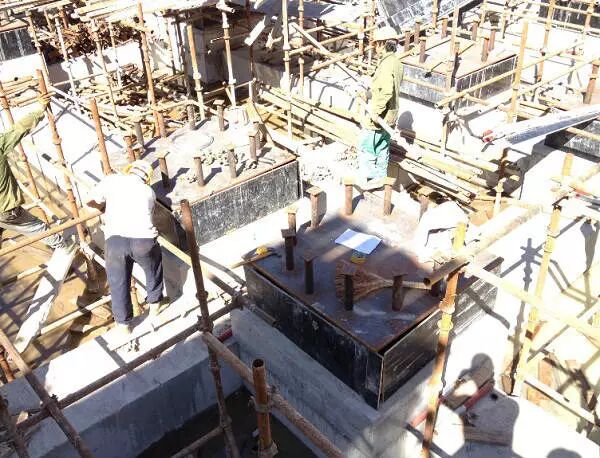

▲隔震層施工
▲隔震支座
來源：筑龍BIM
